一、產品介紹
XCQ-PCX系列偏磁式消弧線圈自動跟蹤補償成套裝置采用高性能、低能耗32位嵌入式硬件平臺，全部元器件均為工業級或軍品級，大大提高了產品可靠性，元器件采用高精度器件，提高了電容電流測量精度和響應速度。
二、技術特點
1、產品采用隨調方式，在電網正常運行時，不施加勵磁電流，將消弧線圈調諧到遠離諧振點的狀態，無需串聯阻尼電阻器，不會發生串聯諧振，從根本上解決了補償系統串聯諧振過電壓?jiǎn)栴}。
2、產品可電控?zé)o極連續調節，利用施加直流勵磁電流達到連續調節電抗的目的，發生接地時，可以調節到全補償狀態，接地點基波殘留遠小于5A。
3、可以在不切斷高壓的情況下，以毫秒級的速度調節電抗值，全范圍響應時間不大于20ms，調節速度快。
4、補償電流調節范圍大，上下限之比可達6～10倍。
5、本產品為全靜態結構，內部無任何運動部件，整套裝置無任何觸點，可靠性高，噪音小。
六、控制系統功能完善
三、主要功能
1、電容電流檢測功能，實時檢測系統電容電流。
2、快速補償功能，使接地點殘流基波無功分量接近零。
3、自動和手動控制方式切換功能。
4、通訊功能：可同上位機、變電所監控裝置通訊，實時傳送電容電流、中性點電壓、裝置自檢信息，電網發生接地故障后傳送補償電流、殘流等信息。 5、配套選線功能：成套裝置可配置配套單相接地選線單元，監視不超過54條饋出支路，選線準確率95%以上（選配功能）。
6、具有雙套、多套并運功能；
7、具有錄波功能：可以錄制單相接地故障前后母線信號波形（選配功能）。
8、故障記錄功能，可記錄不超過255次故障信息。
四、性能指標
1、適用電壓等級：6KV、10KV、35KV
2、電容電流測量誤差≤2%
3、單相接地故障時殘流≤5A
4、故障響應時間≤20ms
五、成套裝置組成

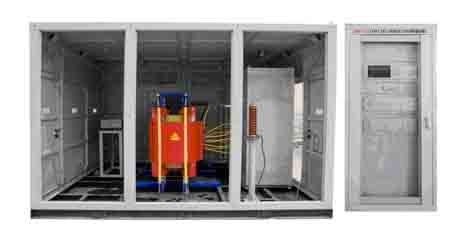

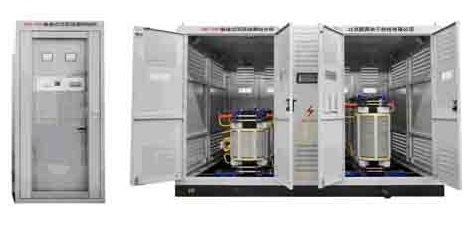

XCQ-PCX偏磁式消弧線圈自動跟蹤補償成套裝置一般由以下幾部分組成:
（1）微機控制柜；
（2）偏磁式消弧線圈本體；
（3）如果是6kV和10kV系統則還有接地變壓器；如為35kV、66kV系統或發電機中性點則沒有接地變壓器；
（4）其他附件：如避雷器 、隔離開關、高壓真空開關及電力電纜等, 如需要我公司提供，須在訂貨時說明，否則將不提供。

三>、XCQ-ZJD 系列中性點接地電阻柜簡介：

一、產品介紹

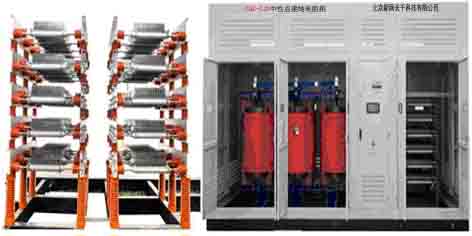

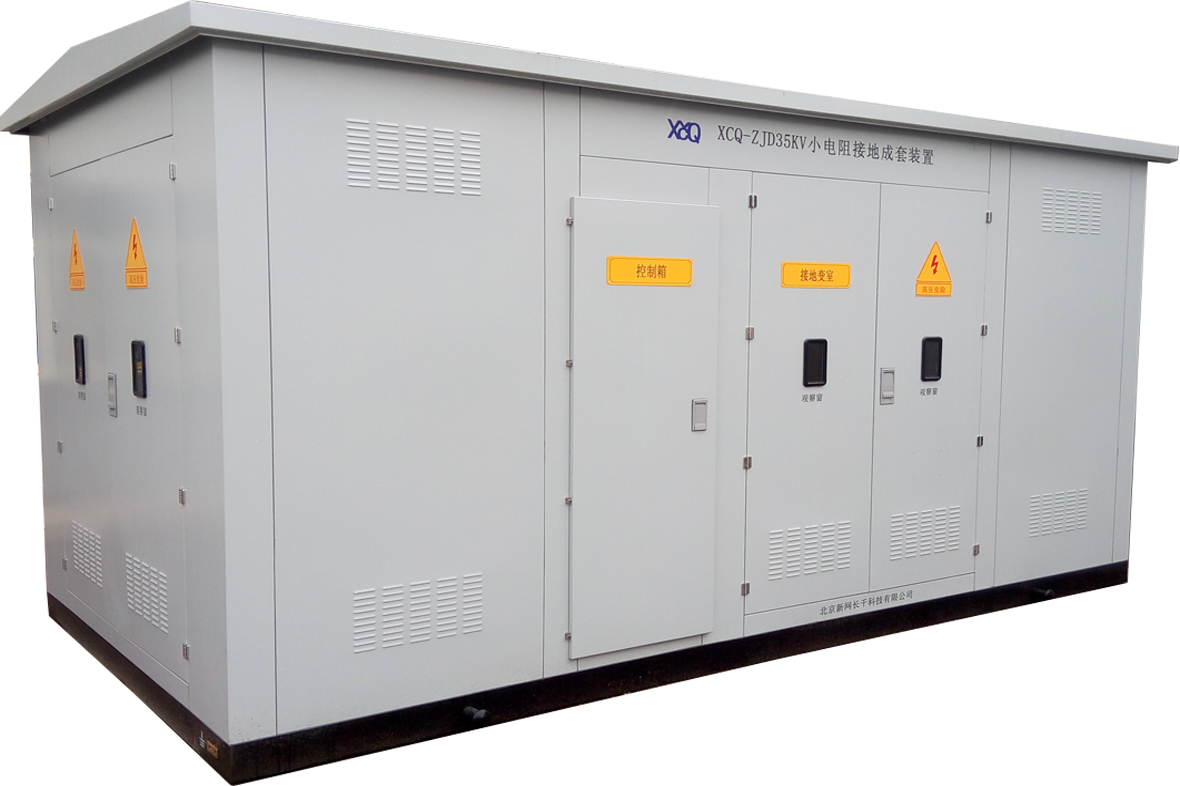

  XCQ-ZJD系列中性點接地電阻柜，可配備智能化監控裝置，自動完成故障記錄、超溫報警、接地報警，故障上傳等功能，并能自動調節柜內溫度。提供通訊口，與上位機進行通訊。
    產品適用于6-35kV，50HZ中壓配電電網，廣泛的應用于光伏電站、風力發電廠等，用于連接變壓器或發電機與大地之間的一種限流保護電氣設備。當配電網內部出現故障時（二相短路、單相接地、單相斷路等），配電網中性點將產生偏移，此時中性點接地電阻將配電網中性點經電阻強制接地并限制其故障電流，使繼電保護設備有足夠時間進行實現跳閘和備用切換，避免配電網和電氣設備遭到破壞。
二、產品特點
1、電阻元件，采用電阻專用合金制造，使用溫度可達1000℃及以上、 阻值穩定、通流能力強，導電率高，耐腐蝕、韌性好不變形，可靠性高。
2、電阻元器件連接處用氬弧焊接，接觸良好可靠。
3、在每片電阻元件之間裝設絕緣陶瓷，并裝有絕緣、緩沖用云母片，保證了良好的絕緣和抗震性能。
4、電阻柜采取了防水、防塵及防小動物進入的措施，并能保證良好的通風散熱條件。殼體的設計便于安裝和維護。
5、可選配電阻監測裝置，保障電阻柜安全運行：可實時監測電阻柜電流、溫度和濕度信號，實現超溫報警、接地報警等功能。
三、性能指標
1、電壓等級：6.3KV、10.5KV、35KV
2、故障電流：≤5000A
3、阻值范圍：≤1500Ω
4、通電時間：10s、30s、60s、10min。
5、防護等級：IP00—IP54
6、安裝方式：室內，室外。
7、允許溫升：溫升不超760℃；

四>、XCQ-ZJX 變壓器中性點間隙接地保護裝置簡介：

一、產品用途

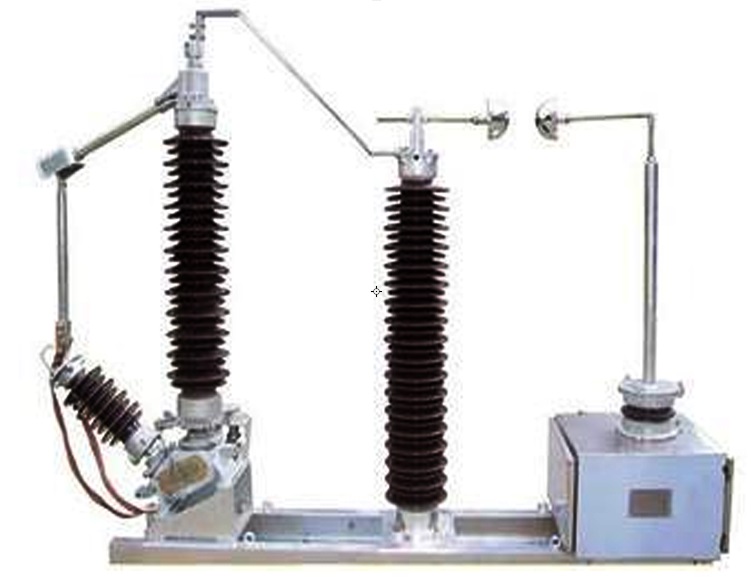

  XCQ-ZJX型變壓器中性點間隙接地保護裝置專用于110KV、220KV、330KV、500KV電力變壓器中性點，專為實現中性點接地或不接地兩種不同的運行方式而設計，以避免變壓器中性點因受雷電沖擊和故障引起電壓升高對變壓器絕緣造成的損害。

  該產品可以廣泛應用于電力、冶金、化工、煤炭行業。

二、使用條件

1、適用于戶內、外。

2、環境溫度：不低于－40℃，不高于＋40℃；相對濕度：不大于95%（25℃）。

3、海拔高度不應超過4000m，超出4000m可根據實際情況特制。

4、地震烈度7度及以下地區；最大風速不超過35m/S。

5、電網頻率：58～62Hz（60Hz系統）、48～52Hz（50Hz系統）。

6、安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃。

三、使用須知

1、變壓器中性點電流互感器一般裝設在變壓器出線套管上，不包括在本裝置內。

2、訂貨時應告知變壓器額定電壓，電流互感器變比，隔離開關額定電流、操作機構形式，氧化鋅避雷器額定電壓等參數。當未具體指定時，將按本說明書技術數據標準配置交貨。

3、電流互感器二次側設0.5/10P兩個次級。供測量保護使用。不用時應將其短路。

4、連接到變壓器中性點的導線截面和型式由用戶決定。

5、中性點接地設備間隙標尺使用方法及注意事項

說明：該中性點接地設備的球間隙距離在出廠時已調好，距離約為135mm，放電值約為83KV。若用戶需其它放電值可通過調節球間隙之間的距離來實現。其調節方法如下：松開固定在避雷器頂部固定球間隙的兩個螺母，旋轉連桿可調節球間隙之間的距離，調好后，將螺母鎖緊！
