一、概述

 電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，在兩點接地的情況下，都可能造成保護誤動或者保護拒動，危害一次系統正常運行。

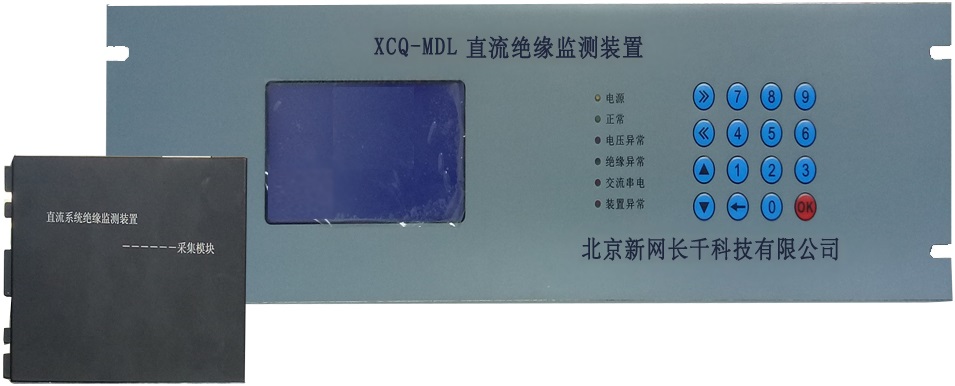

 直流絕緣監測裝置平衡了監測的準確性和運行的安全性兩方面的要求，可實現各類接地故障、絕緣下降、環網狀態、交流竄電、直流互串等故障的檢測。

 該裝置結合了主動式中的乒乓原理及被動監測原理，以多16位CPU并行運算為基礎，通過創新的分布式系統構架DADC和先進的全系統分析SynSystem算法，重新定義了直流系統接地故障監測水平的標準。

二、系統功能

    實時監控系統交直流電壓并告警

    實時監控系統絕緣并告警

    實時接地回路檢測

    系統電流檢測診斷

    回路絕緣分級預警

    接地歷史記錄分析

    電壓平衡功能

    蓄電池回路監測功能

    系統分布電容檢測功能

三、主要指標

1、可監測對地絕緣阻抗值范圍：

   接地阻抗：  0 － 50K

   絕緣降低：  51－500K

2、可監測電壓范圍：

   正對地電壓： 0 － 300V

   負對地電壓： 0 － 300V

   系統總電壓： 0 － 300V

   交流竄電電壓： 0 － 300V

   二段正極對地電壓：0－300V

3、可監測系統分布電容范圍：

   系統分布電容：  0－999uF

4、抗直流系統分布電容干擾：

   大于    10000uF

5、適用直流系統電壓等級：

   220V，110V，48V，24V或用戶提出其它電壓等級

6、可監測直流回路數：

   500路

7、主機接入直流系統對地阻抗值：

   大于 1000 K

8、電壓監測誤差

   小于 0.5%

9、對地絕緣告警

   帶YX輸出接點

10、系統電壓低越限告警

   198V（帶YX輸出接點）

11、系統電壓高越限告警

   242V（帶YX輸出接點）

12、標準RS232/RS485/RS422接口

   與綜合自動化系統、調度自動化系統接口。

13、工作環境溫度：-30℃—+50℃。

14、相對濕度：   ≤96%

15、直流電壓允許紋波電壓系數   2%
