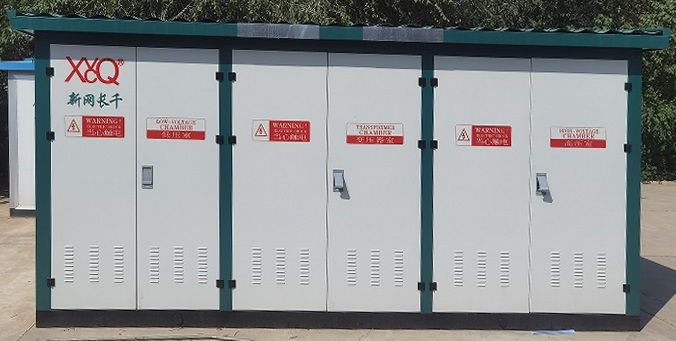

YB□-12/0.4高壓/低壓預裝式變電站 | |||||||||||||||||||||||||||||||||
（箱式變電站）  一 產品概述 YB□-12/0.4型高壓/低壓預裝式變電站（以下簡稱箱式變電站）是由高壓室、變壓器室、低壓室組成的高效變配電裝置。適用于額定電壓12kV的電力系統。具有成套性、占地省、可移動、結構合理、外形美觀、安裝維護方便和投資少的特點，適用于住宅小區、大型工地、工礦企事業單位、高層建筑、城市燈路燈控配電、油田、礦山、狹窄街道、臨時用電等場所。 本變電站能滿足GB/T17467-2020《高壓/低壓預裝式變電站》等標準要求，并且具有防止誤操作斷路器；防止帶負荷拉閘；防止帶電關合接地開關；防止接地開關在接地位置時送電和防止誤入帶電隔離等“五防”功能。 二 型號含義
3.1 海拔高度：不超過2000米。 3.2 環境溫度：上限為40℃；下限為-30℃，高寒地區-40℃。 3.3 風壓不超過700Pa（相當于風速34m/s）。 3.4 地震烈度不超過8度。沒有火災、爆炸危險的場所。 3.5沒有劇烈震動，垂直傾斜度不超過5°及化學腐蝕等嚴重污穢的場所。 3.6 超出上述環境條件時，用戶應與制造廠協商。
四 結構 4.1 本系列產品系框架結構，用型鋼經特殊防腐處理后焊接而成。外殼可采用復合材板，非金屬外貼瓷磚景觀形。箱頂為雙層結構具有隔熱、排氣降溫的作用。 4.2 所有操作均在柜門關閉狀態下進行。具備完善有效的“五防” 功能，防止誤操作。 4.3 進出線方式： 高壓電纜進，低壓電纜出；高壓電纜進，低壓架空出；高壓架空進，低壓電纜出；高壓架空進，低壓架空出。 4.4 高壓側一次供電系統可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。 4.5 變壓器室可選擇低損耗油浸式變壓器和干式變壓器；變壓器設有自起動強迫風冷系統及照明系統。采用自然通風和強迫通風兩種方式，通風冷卻性能良好。變壓器室有溫控儀，能自動控制變壓器溫度，保證變壓器良好運行。 4.6 低壓室根據用戶要求可采用面板、屏裝式、抽屜式結構組成用戶所需供電方案。有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。 4.7 高壓室可加裝加熱器，防止凝露與腐蝕發生。 4.8 本系列產品結構有整體式和分箱式，用戶如無特殊要求一般釆用整體式結構。 4.9 為保證安全，箱式變電站四周需加裝防護欄桿。 五 主要技術參數
|
