XCQ-IRM智能雙光熱像儀及安全監測物聯網系統方案 |

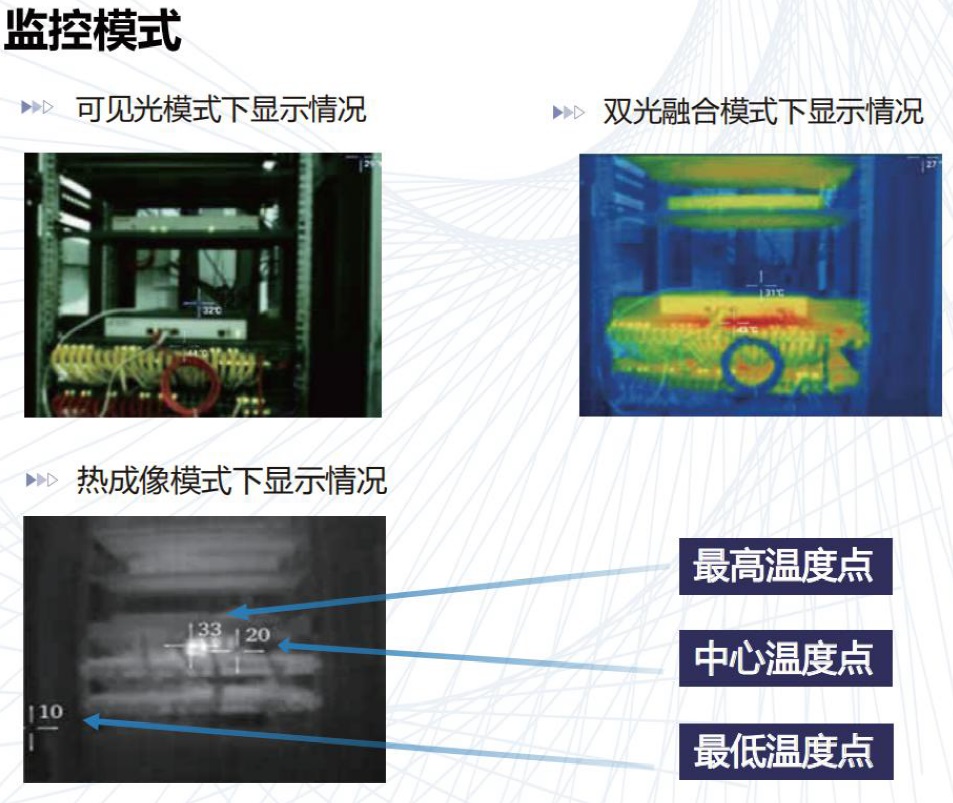

一、概述 XCQ-IRM智能熱像儀裝置可滿足客戶對于關鍵設備、關鍵環節的安全和溫度監測， 在實時不間斷監測的同時可實現溫度越限報警、提供故障時刻前后設備視頻和溫度 數據的存儲與提取，包括可見光圖像、熱成像圖像以及融合后的圖像。測定觀測范 圍內的溫度值以及區域高低溫度值。
運行安全。通過手機APP掃碼在無線局域網內查看和調取數據，設置熱像儀的運行參 數。
4G）方式連接至云端，構建云上物聯網監控系統，隨時隨地訪問各個熱像儀。對于 事故的主動預防和發現、事故還原分析具有積極意義。
發電機、蓄電池室等大型運行元件本體，重要倉儲物資等等場合。

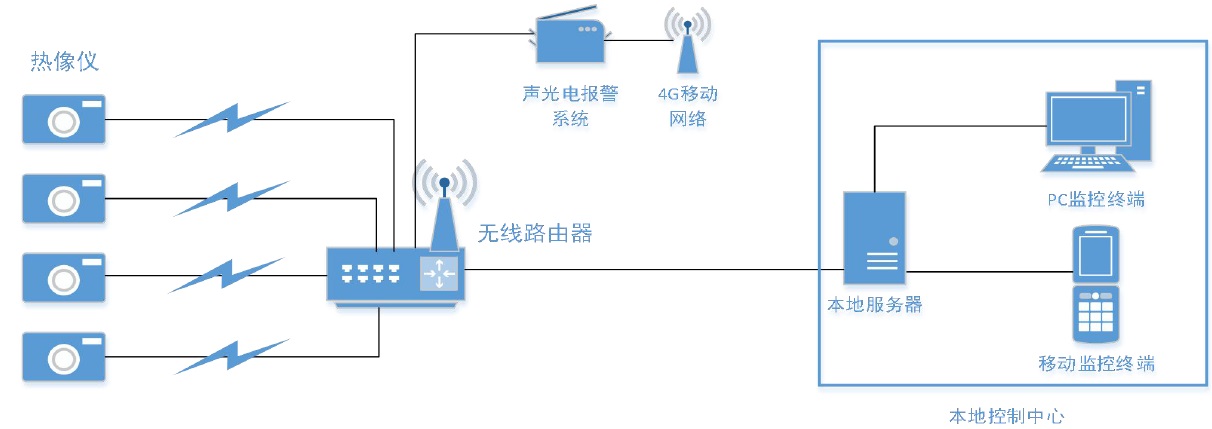

二、環境要求 環境溫度：-20℃～60℃，可用于需要嚴密監視設備溫升的環境。 三、系統整體典型框架 智能熱像儀遠程監控可分為本地遠程監控和云端遠程監控。 本地遠程監控網絡拓?fù)鋱D：

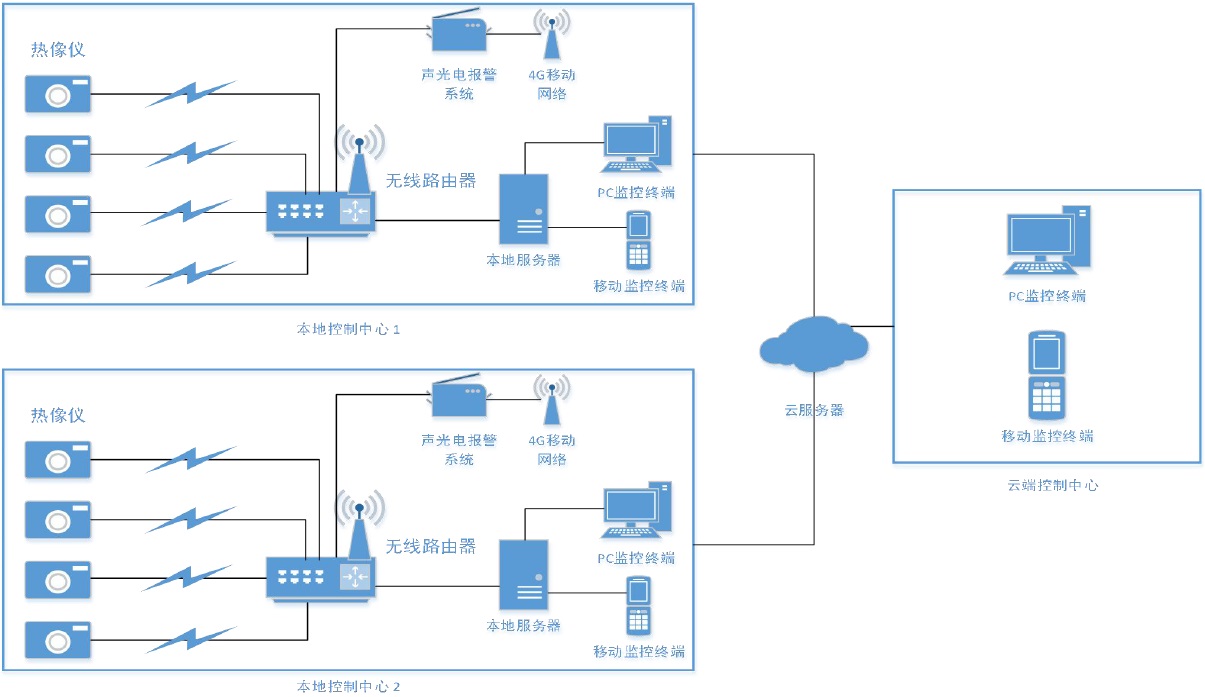

系統中熱像儀、移動監控終端、PC 監控終端、本地服務器、聲光電報警系統通 過有線或無線連接到路由器，共同組建成一個局域網絡。本地控制中心可在局域網 范圍內實時獲取遠程監控數據。 智能熱像儀本地遠程監控系統軟件組成部分為：熱像儀系統軟件、移動監控終端 軟件、PC監控終端軟件、本地服務器軟件、報警系統軟件等。 云端遠程監控網絡拓?fù)鋱D：

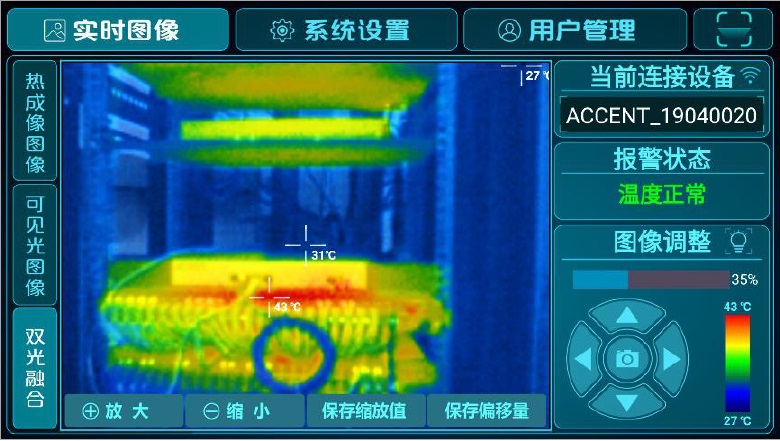

云端遠程監控是基于本地遠程監控基礎上拓展而來，本地服務器把數據推送到云 服務器，再由云服務器進行轉發和分發，云端遠程監控可使用終端設備在任何有公網 的地方實時獲取遠程監控數據。 智能熱像儀云端遠程監控系統軟件組成部分為：熱像儀系統軟件、移動監控終端軟件、 PC監控終端軟件、本地服務器軟件、報警系統軟件、云端服務器軟件等。 四、系統模塊介紹 1 熱像儀功能： 1） 支持紅外攝像頭采集圖像和溫度數據功能 2 熱像儀軟件模塊： 1） 碼流生成模塊：采集圖溫數據，縮放、融合后編碼，生成H264碼流。 融合）其一。報警后強制上傳紅外圖像。 3 本地、云端服務器包含有如下模塊： 1） WEB服務器交互模塊：熱像儀與監控終端的中間交互模塊，負責控制 數據轉發。 同步與轉發。 4 移動監控終端系統： 移動監控終端系統軟件主要功能是從本地或云端流媒體服務器拉流解碼顯示，熱 像儀設備管理，終端用戶管理，在線升級熱像儀固件等功能。

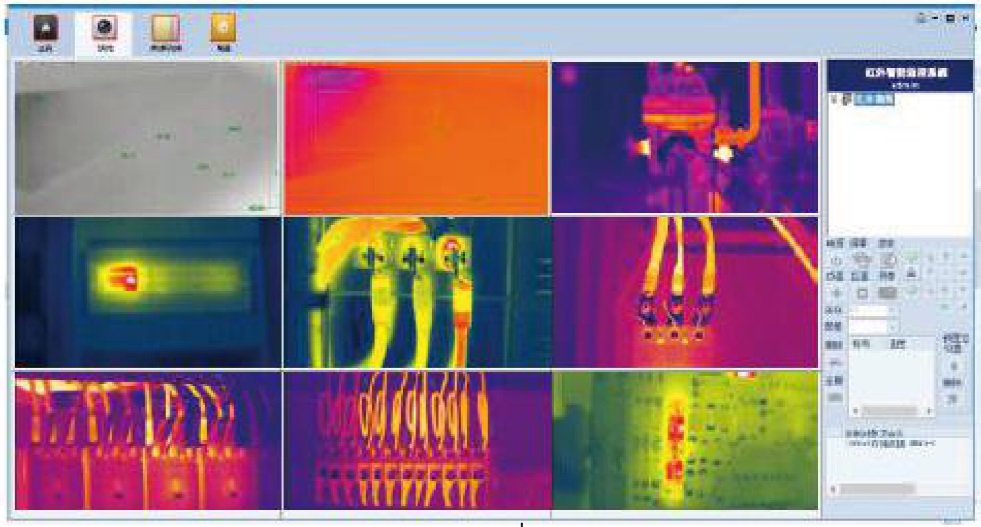

5 PC監控終端系統: （與移動終端監控系統軟件基本相同）
6 報警系統： 報警系統包含聲光電模塊、報警信息發送模塊（短信通知可選）、服務器交互 模塊。 向報警系統、云服務器推送報警信息，報警系統可用戶配置是否短信通知，云服務 器收到報警信息后再轉發到監控終端上。
|
