XCQ-XZNY-3200kVA/400kV變頻串聯諧振耐壓試驗裝置

工作環境：

     1.環境溫度：－15⁰C –40 ⁰C;

     2.相對濕度：≤90%RH;

     3.海拔高度:  ≤3500米；

裝置主要適用范圍：

     1、110kV，300平方毫米交聯電纜3km，試驗頻率30~300Hz,電容量≤0.417μF，試驗電壓≤128kV。

     2、220kV，630平方毫米交聯電纜3km，試驗頻率30~300Hz,電容量≤0.276μF，試驗電壓≤178kV。

     3、滿足220kVGIS交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤368kV。

     4、滿足240MVA/220kV主變中性點交流耐壓試驗，試驗頻率45~65Hz, 電容量≤0.03μF，試驗電壓U≤160kV。

系統技術參數：

     1、額定輸出電壓：           0～400kV

     2、諧振電壓波型：           正弦波，波形畸變率＜1.0%

     3、上限被試品電流：         8A

     4、上限試驗容量：           3200kVA

     5、輸出頻率：               30～300Hz

     6、工作時間：               滿功率輸出下，連續工作時間60min

     7、品質因素：               30～90

     8、輸入工作電源：           三相380V±10%，50Hz

     9、環境溫度：               －15℃～+40℃

     10、相對濕度：              ＜90RH%，無凝露狀況

     11、海拔高度：              ＜3500m

     12、噪聲：                  ≤50dB

系統性能特點：

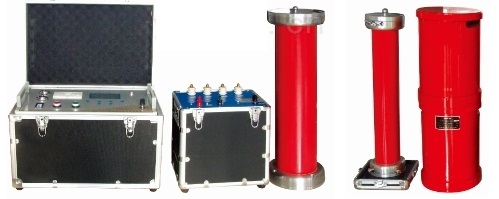

     1、充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。

     2、具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。

     3、具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。
