1、概述
消弧過電壓保護裝置控制器是我公司針對綜合過電壓保護裝置研制的一種智能型控制器。該產品采用的雙核微處理器具有功能強大的改進型哈佛結構和數字信號處理器計算功能，因此可以利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對電網各種接地狀態進行分析，并采取相應的動作，同時利用微處理器的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。

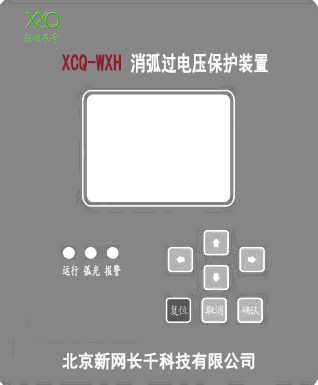

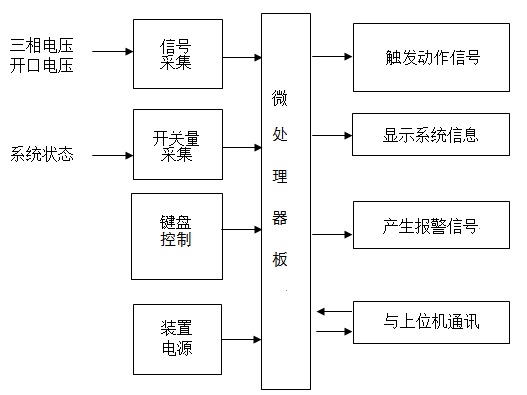

2、功能及特點 模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證； 實時監控系統狀態，對出現的異常運行狀態（弧光接地、金屬接地、PT 斷線和熔絲熔斷等）做出準確判斷，并作出及時動作； 工業標準的RS-485通訊接口，可以向上位機傳送系統的運行狀態； 故障追憶功能，顯示最近20次歷史故障記錄； 具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用； 雙硬件看門狗電路確保軟件運行的可靠性； 中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。 3．工作原理 消弧及過電壓保護裝置控制器是基于PT提供的電壓信號而設計的產品。裝置總體結構如下圖所示：
它是根據線路發生故障時，中性點對地絕緣的供電系統會出現零序電壓，將零序電壓作為啟動信號開始計算，然后再根據發生故障時每相電壓的情況進行邏輯分析計算，判定接地故障發生的相別及接地屬性，再根據判定結果做出相應的處理。 |
