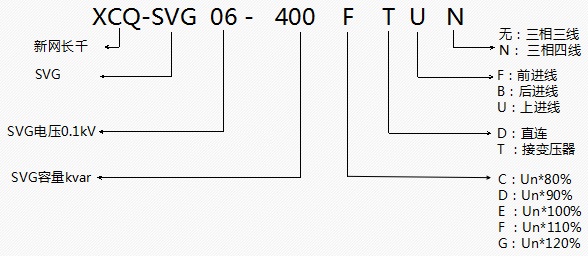

XCQ-SVG靜止型無功發生器成套裝置

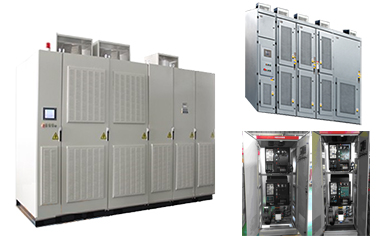

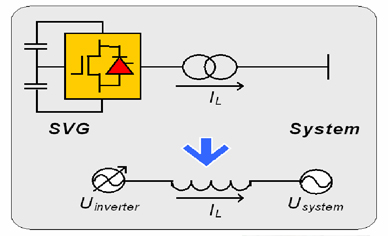

一、簡介 XCQ-SVG靜止無功發生器（Static Var Generator），它的主體是一個電壓源型逆變器，通過電抗器并聯接入電網。電壓源型逆變器包含直流電容和逆變橋兩個部分，其中逆變橋由可關斷的半導體器件IGBT組成，將電容上的直流電壓轉換成為與電力系統電壓同步的三相交流電壓，再適當控制逆變器的輸出電壓，就可以靈活地改變其運行工況，使其處于容性、感性或零負荷狀態。 SVG與靜止無功補償器（SVC）相比，靜止無功發生器響應速度更快，諧波電流更少，而且在系統電壓較低時仍能向系統注入較大的無功。伴隨靜止無功發生器的技術成熟和成本降低，已逐步成為補償領域重要的技術手段 XCQ-SVG靜止型無功發生器成套裝置廣泛應用于石油化工、冶金、電力、煤炭、電氣化鐵路、風電廠以及其他具有或者靠近沖擊性負荷和大容量電動機的工業領域，應用的主要負荷如：軋機、電弧爐、風電場、電力機車、提升機等，可以在節能降耗、提高電網安全性和穩定性、提高電網功率因數、改善電能質量等方面發揮重要作用。 二、SVG基本原理SVG（static Var generator）是新一代的動態無功補償產品，它將電壓源型逆變器經過電抗器或者變壓器并聯在電網上，相當于一個可變的無功電流源，如下圖所示：

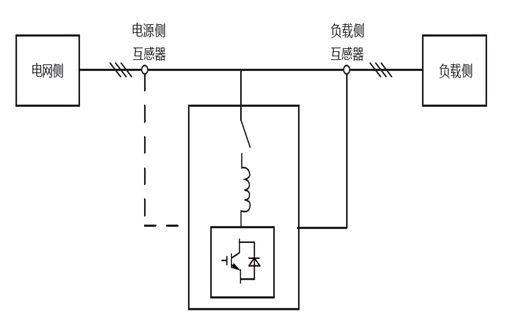

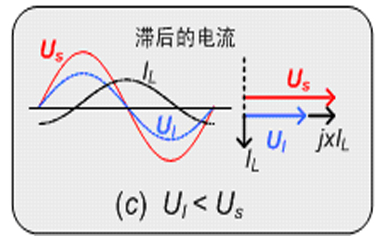

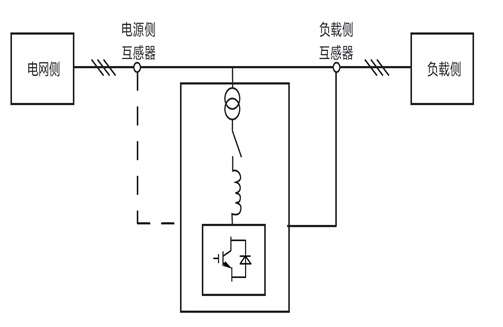

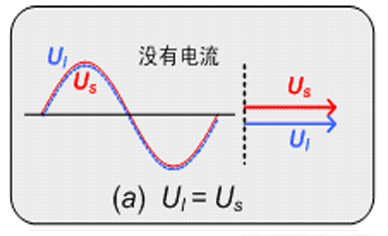

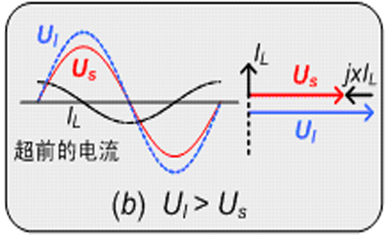

通過調節逆變器交流側輸出電壓的幅值和相位，或者直接控制其交流側電流的幅值和相位，迅速吸收或者發出所需要的無功功率，實現快速動態調節無功的目的，其原理框圖如下圖表所示：
三、無功補償原理SVG通過檢測電網電流超前或滯后電壓的狀態來判斷電網處于感性或容性，發出與電網同頻率并相反的無功電流與之抵消；即當電網處于感性時，發出容性無功，當電網處于容性時，發出感性無功，從而達到補償無功的目的。 四、電壓波動和閃變抑制原理SVG通過對電網即時跟蹤，對系統中電網波動和閃變做相應控制。當電網發生單相或三相驟升、驟降等問題，驟升在額定的110%以內，驟降在額定50%以內，寬度在2S以內時，可以通過發出感性或容性無功，增大電網容量，有效抑制電網閃變，阻尼電網諧振，從而達到穩定電網的目的。 五、SVG組成1、控制單元，為全數字信號控制裝置，內置主控板、端子板、光纖擴展板、采樣板、ACDC電源等。主控單元可實現SVG的閉環控制、快速保護及網絡通訊等控制功能。
|
|
|
XCQ-SVG(靜止無功發生器) |
SVC(靜止無功補償器) |
|
無功補償能力 |
從額定容性至額定感性，無級調節。額定范圍內，補償功率因數大于等于0.99 |
在容性范圍內調節，通常由于所配置的可調并聯電抗器容量的限制，只能在電容器補償容量的40%~100%范圍內進行調節 |
|
響應時間 |
響應時間快，≤1.5ms |
響應時間較長，一般≥30ms |
|
運行損耗 |
SVG根據系統實際需要的容量進行輸出，損耗較小，≤2% |
由于裝置中存在電容補償支路和可調并聯電抗器兩個部分，因此正常工作時損耗很大，一般大于裝機容量的2% |
|
諧波治理能力 |
自身不輸出諧波，也不會放大系統諧波 |
可調并聯電抗器工作時會產生大量諧波，嚴重污染電網 |
|
三相不平衡治理 |
三相交流電通過直流側連接，可以調配功率，三相不平衡治理能力較強 |
基本無此功能 |
|
安裝空間 |
功率密度高，體積小 |
裝置中可調并聯電抗器的尺寸很大，且重量較重（一般≥1噸），安裝空間大 |
|
現場安裝 |
補償單元全部在廠內組裝后整柜進行發貨，貨到現場后可直接投運 |
由于裝置中的并聯電抗器很重，需要和柜體分開發貨，到現場后還需進行安裝，增加現場工作量 |
|
使用壽命 |
采用進口的電力電子元器件IGBT，無易損件，其使用壽命大于20年 |
采用電力電容容量會隨使用時間而衰減，使用壽命為3~5年 |
|
試驗 |
采用整柜發貨，現場只需進行常規試驗 |
并聯電抗器和柜體分開發貨，現場組裝完畢后需進行整套完善的試驗 |
|
可靠性 |
單元并聯，互為備份，故障單元不影響整機運行，整機故障率低，可靠性高 |
工作時會產生諧波，存在引起諧振危險 |
