國內外發電企業中，無論水輪機組，汽輪機組，供油系統都是極其重要一環，它能夠?qū)C組調節系統、保護系統以及軸承的潤滑油進行控制和調節，從而保障系統的安全正常運行。因此，國內外對供油系統不斷研究和完善，推出了主機離心式主油泵系統，主機容積式主油泵系統，電動主油泵系統，電動主油泵+緩沖油箱系統等，在多種供油系統中，直流備用油泵（事故油泵）一直作為重要環節而必須設置，作為后備堡壘，直流油泵在極端故障下保障機組安全停車。

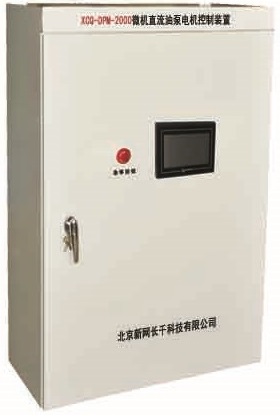

    我公司經過調研，總結多個現場各種直流油泵故障現象，融合現代電力電子和控制技術，研制出XCQ-DPM-2000直流油泵控制系統，以實現直流油泵可靠啟停，保證客戶設備的正常運行。

主要保證直流油泵電機系統正常，并同時避免以下直流油泵運行可能的故障現象：

    1、保證直流事故潤滑油泵的可靠運行：當出現跳機故障等情況下，可能造成交流電源全失，此時，機組必須停車。對于主機油泵系統，隨著機組轉速下降，油壓急劇下降，而對于電動油泵系統，由于失電，供油隨之停止；此時，由220V蓄電池供電的直流事故潤滑油泵則必須可靠啟動運轉，以保證汽輪發電機在停機過程中不至于發生斷油燒軸、汽輪機葉片損毀的重大故障。

    2、因直流電機電樞繞組的電阻非常小，加以限制啟動電流的倍數，以避免以下幾種故障發生：1>若采用直接啟動的方式，其啟動電流約為額定電流的10-20倍，啟動電流會造成換向器產生環火而燒毀。2>同時，過大的電樞電流必然產生巨大的啟動轉矩，電動機及其拖動的機械會遭受突然的巨大沖擊而損壞；3>而且如此大的啟動電流可能達到直流配電段上電源進線開關的保護定值，造成保護動作、整個段失電而發生事故。

    3、XCQ-DPM-2000微機直流油泵電機控制裝置可避免故障發生：1>老舊的限制啟動電流的方式是在電樞繞組中串電阻啟動(3-4級)，隨著轉速的升高逐級切除啟動電阻，整個控制回路中，控制原件數量龐大、中間環節多，非常容易發生啟動故障；2>低電壓繼電器動作不可靠，也經常造成啟動電阻切除不了，啟動電阻燒毀故障；3>且直流電沒有電流過零點，所以熄滅電弧比較困難，造成了直流接觸器接點燒蝕快、使用壽命短、故障率高等故障。

技術特點

·全數字控制，模塊化設計，系統簡潔智能，維護和使用極其方便可靠；

·先進的轉速電流雙閉環控制策略，在實現電機平滑無沖擊啟動的同時，保持油泵的機械特性；

·24位PWM控制，實現無級平滑啟動，啟動電流不超過電機額定電流；

·高質量IGBT模塊作為功率核心，并以5倍電流裕量選型，確保裝置可靠工作；

·先進的高頻軟開關技術，極大降低了功率元件損耗，確保功率器件工作在安全區域；

·嚴格的測試流程保證了較好品質，出廠檢測完全復制現場工況，空載，負載疲勞測試，失壓，失磁等多故障全模擬；

·獨特的三級預啟動控制功能，可在DCS控制下與主輔油泵系統無縫交接；同時，也實現了在線測試功能；

·實時監測直流系統，異常時發出告警；

·大屏幕工業級觸摸屏作為人機交互，直觀顯示運行工況，提供曲線圖查詢，圖表統計，事件追憶等功能，同時提供完備的操作界面；

·電機運行全參數測量功能，本地顯示的同時，通過通信接口上傳；

·啟動曲線圖顯示及存儲，異常工況記錄查詢功能；

·電機啟動參數可通過觸摸屏可視化設置；

·提供多個可編程開入點，開入功能可現場在線設定，方便地融入自控系統；

·電機異常運行報警及保護功能；

·完善的自我診斷保護功能，功率單元或控制系統異常時發出報警；

技術參數

工作電壓：DC220V/110V (±%10)；

電機容量：0.5～80KW；

啟動時間：5～255秒可調；

啟動轉速，電流分級：觸控設置

過熱保護動作溫度：40～99度可調；

散熱方式：自然冷；

控制裝置掉電信息不丟失；

控制裝置可保存256條事件追憶；

開出接點容量： 5A/AC220V;

遠傳接口：無源接點

通信接口：RS485
