XCQ-PQA電能質量分析儀和XCQ-PQM電能質量監測裝置 | ||||||||||||||||||||||||||||||||||||||||

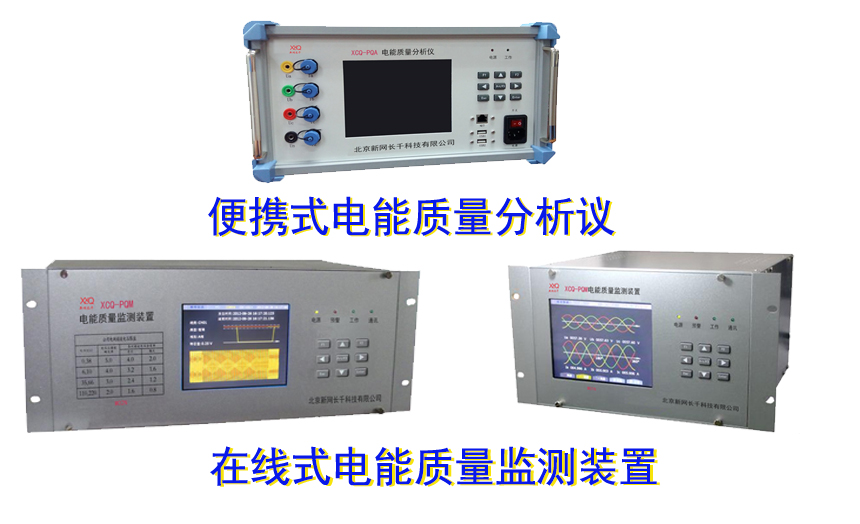

XCQ-PQA電能質量分析儀為便攜式設備 XCQ-PQM電能質量監測裝置為在線式設備 XCQ-PQA電能質量分析儀和XCQ-PQM電能質量監測裝置系列產品，以其功能齊全、技術先進、工作穩定、操作方便等優勢，在數千個監測點得到了成功應用，涵蓋了電力、新能源、半導體、石化、造紙、紡織、冶煉、燃?xì)�、水處理、汽車、船舶、航天航空等各行各業，積累了豐富的現場數據，為用戶電能質量測量評估、保證設備安全經濟運行，發揮了重要作用。 目前，電力系統正處于由傳統電網向智能化電網過渡的時期，變電站自動化已經由“一次設備＋數字式保護、控制設備”的常規變電站自動化系統向“全數字化”的變電站自動化系統發展。IEC 61850系列標準正逐步在國內推廣，數字化變電站的試點和運行也在全國各地積極開展。由此對于電能質量在線監測，也需要適應新的數字化變電站系統的要求，滿足IEC 61850標準，具備完全接入數字化站的能力。XCQ-PQA電能質量分析儀與XCQ-PQM電能質量監測裝置，充分考慮了數字化變電站的需求，從軟件、硬件上均滿足61850標準的要求，可實現在過程層、間隔層的接入。 與分析儀、監測裝置等設備配套的XCQ- PQMSV電能質量監測分析軟件，形成完整的電能質量監測分析系統。 XCQ-PQA電能質量分析儀系列說明表：
XCQ-PQM電能質量監測裝置系列說明表：
設備基本監測指標： 1、電網頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等； 2、電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流； 3、諧波（2～65次）：包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位。 設備高級監測指標： 間諧波、電壓波動、閃變，電壓驟升、驟降、短時中斷、暫時過電壓、瞬態過電壓。 設備顯示功能： 裝置面板上帶有大屏幕彩色LCD顯示器，實時顯示電能質量監測指標的數據。 設備設置功能： 可對裝置基本參數、越限參數進行設置、修改和查看。 設備記錄存儲功能： 裝置內置SSD固態硬盤，可對基本監測指標和高級監測指標實時保存，實時數據在裝置上保存時間為一年，之后按“先進先出”原則更新。 設備統計功能： 裝置具有對主要監測指標的在線統計功能，可統計分鐘內監測指標的最大值、最小值、平均值等。 設備事件觸發錄波功能： 可根據客戶要求設定事件觸發條件（手動或自動），記錄事件觸發前、后實時數據并保存，并保存有事件日志以供查詢。 設備支持IEC 61850標準： 電能質量監測儀與監測裝置在軟件、硬件上完全滿足IEC 61850標準，可以應用于數字化變電站。 1） 按照IEC 61850-7標準建立電能質量監測裝置的模型； 2） 支持IEC 61850-6標準的ICD文件（智能電子設備能力描述文件）的上傳、配置、下裝和解析； 3） 支持IEC 61850-8-1標準的、基于TCP/IP的MMS（制造報文規范）服務，與管理系統交互數據； 4） 支持IEC 61850-9-1或-9-2標準的采樣值傳輸服務； 5） 配置冗余的雙路100M光纖以太網接口，可作為變電站間隔層設備，按照IEC61850-9-1或-9-2標準接收數字化變電站過程層的瞬時值采樣數據； 6） 配置冗余的雙路ST多模光纖以太網接口，可與數字化變電站變電站層以IEC 61850-8協議交互數據。 |
