1、嵌入式高性能硬件結構平臺設計：采用低功耗、強大運算能力的32位浮點DSP負責采樣計算，在極短的時間完成各種起動方式的計算，使裝置能迅速、準確地判斷故障。
2、嵌入式穩定高效軟件平臺設計：采用國際上軍方使用的實時多任務嵌入式操作系統，可運行在很小的嵌入式設備上、嵌入式操作系統避免了計算機病毒和網上的惡意攻擊，保證系統不會因為用戶的誤操作、病毒等造成系統損壞或癱瘓。
3、高速數據采集 ：裝置上限采集速度20kHz，開關分辨率0.05ms，為全面詳細分析故障、測距、監測系統運行工況提供了高質量的數據源；
4、人性化直觀的自診斷芯片級告警功能： 裝置在硬件上冗余設計，可以對板上的主要表貼芯片等進行自檢，可就地顯示窗口直觀顯示報出各種類型芯片故障，可上傳分析站或遠方調度報出。
5、免維護安全模式的獨立運行：裝置采用背插板式設計,抗干擾能力強，安裝、維護、調試方便�？瑟毩⑦\行，自動生成運行、操作日志，詳細記錄裝置的運行狀況。
6、穩態、暫態數據采用獨立雙通道存儲、傳輸技術 ：裝置具有不定長動態記錄功能。裝置投入運行后就進行非故障起動的不間斷連續記錄，即使當系統有異�；蚬收掀饎訒簯B(tài)數據錄波時，穩態記錄仍連續記錄，能完整地記錄每次大擾動的全過程數據。
7、大容量數據安全存儲 ：裝置采用先進可靠的硬件設計，錄波數據直接存盤，采用大容量的存儲介質足以滿足連續記錄的能力；數據雙備份使數據的安全性不會受到網絡好壞、裝置失電的影響。
8、網絡功能 ：支持TCP/IP通訊協議；支持IEC 870-5-103通訊規約；支持百兆/千兆以太網；支持雙絞線，同軸電纜，光纖及電話線多種通信方式；可方便與故障信息管理系統、DCS系統、SIS系統、MIS系統及其它管理系統通訊組網。
9、裝置軟件 ：①嵌入式實時的多任務數據處理；②中文圖形操作界面；③可實現監測、設置、調試等功能；④組網能力：支持 TCP/IP 、IEC 870-5-103、FTP、 等多種規約；⑤功能可定制、可裁剪，穩定性能高；⑥具有天然的病毒免疫能力。
二、技術指標
1、采樣：上限采樣頻率20kHz，模數轉換精度16位，開關量事件分辨率0.05ms，諧波分辨率：99次。
2、數據記錄方式：故障動態記錄數據分A、B、C、D段進行連續故障的記錄,當電網有大擾動，裝置自動起動進入記錄過程，A時段：大擾動開始前的狀態數據，記錄時間為40～500毫秒可由用戶設定。 B時段：大擾動后的狀態數據，記錄時間100～10000毫秒可由用戶設定，采樣頻率20/10/5/2kHz可設。 C時段：大擾動后的狀態數據，記錄時間1～20秒可由用戶設定，采樣頻率1/0.5kHz可設。D時段：若系統發生振蕩，可記錄10～30分鐘記錄, 采樣頻率50/10/1Hz可設。
3、起動條件：第一次起動：符合任一起動判據時自動起動，按A-B-C時段順序執行。 重復起動：在已經起動記錄的過程中，如又滿足新的自動起動條件，則重新進入A-B-C時段重復執行。當完成記錄且無新的自動起動條件時，自動停止暫態數據的記錄。
4、額定參數 ： 交流電壓：Un=57.7V、100V； 2倍額定電壓長期工作；
交流電流：In=5A、1A； 2倍額定電流長期工作；
20倍過載，持續時間10S; 40倍過載，持續時間1S;
高頻信號：-10 V ～+10V、-5 V ～+5V；
非電氣量信號：溫度、壓力等傳感器輸出；
開關量：常開、常閉無源空接點。
5、工作電源：
AC 220V , 允許偏差：-20％～+10％； 50Hz ,允許偏差：-5％～+5％；
DC 220V 或DC 110V, 允許偏差：-20％～+10％。
6、記錄起動方式 ：①模擬量起動：1) 正序量起動：正序電壓的過壓起動和低壓起動。2) 負序量起動：負序量起動含負序電壓和電流的穩態量起動。3) 零序量起動：零序電壓量和零序電流量。4) 振蕩起動: 1.5秒內電流變差10%起動。5) 頻差、頻率變化率起動：監測系統頻率是否偏離正常頻率范圍。6) 定子繞組接地起動：基波零序電壓越限起動；機端三次諧波電壓起動；機端和中性點三次諧波電壓比值起動。7) 低頻過流起動：針對發變組起動過程中的短路故障設置。8) 過激磁起動：監測發電機、變壓器過激磁的異常工況。9) 發電機失磁、低勵起動：轉子極間電壓欠量起動；無功功率反向起動。10) 逆功率起動：通過判斷發電機機端有功功率的方向來起動逆功率判據。11) 轉子繞組接地起動：轉子繞組接地故障由轉子正對地電壓、負對地電壓和正負極間電壓作為起動量。12) 定子和轉子繞組過負荷起動:由發電機機端電流和轉子繞組直流勵磁電流作為判斷故障的起動量。13)其它起動: 任何一路輸入的模擬量均可作為起動量，起動方式包括突變量起動和穩態量起動(過量或欠量起動)。②開關量起動：任何一路或多路開關量均可整定作為起動量。開關量起動方式可整定選擇為開關閉合起動或開關斷開起動。③手動起動：人工起動數據記錄。
7、告警信號：失電告警信號、錄波起動信號、故障告警信號, 信號輸出同時提供獨立的繼電器接點(無源常開空接點)，可用于接入中央信號回路。
8、具有完備的數據分析功能，故障測距采用多種算法綜合計算，測距精度高，金屬性接地誤差<2％。
9、實現多種對時方式，包括GPS模塊對時，脈沖對時及串口對時方式。
10、通訊：提供標準TCP/IP協議的以太網口，采用IEC870-5-103通訊規約，錄波裝置可接入當?shù)豈IS網共享數據，也可利用以太網卡接入MIS網實現異地控制，不僅實現數據文件遠傳，還可遠方瀏覽、修改定值，查看裝置狀態，手動起動，錄波數據自動上傳等功能。
11、工作環境 ：環境溫度: -5°C～+45°C;相對濕度: ≤90 %。

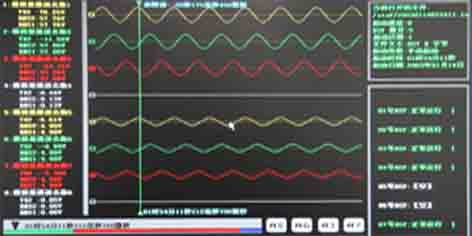

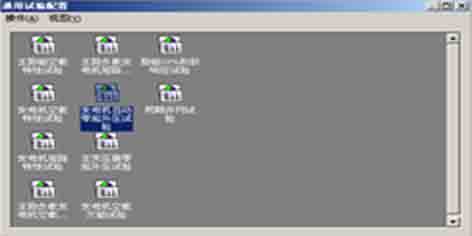

12、分析軟件：采用漢化菜單結構形式，使用靈活簡便，易于運行人員掌握。功能包括文件管理，附屬查看設置，系統參數設置，顯示控制，分析（相量計算、負序計算、有效值計算、頻率計算、功率計算、諧波分析、開關量變位、測距分析），打�。ㄒ晥D打印、線路報告打�。┑�；軟件設計的所有分析計算及服務功能全部建立在波形圖分析的基礎上，運行人員可在觀測各電氣量波形圖的同時，根據需要隨時選擇所需的服務功能，進行相關的分析計算。

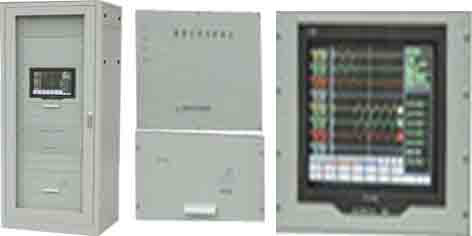

13、屏體及其尺寸：標準PK-10屏: 2260/2360(高) mm×800(寬) mm×600(深)mm。如有特殊要求可特制。
