XCQ-WZD直流電源系統簡介：
XCQ-WZD直流電源系統是我公司根據GB/T 17626.18-2016和DL/T 459-2017等標準自行設計生產的直流電源成套裝置，是目前變配電系統必不可少的直流電源系統。主要應用于從500KV到10KV不同電壓等級的變電站及開閉所，15MW-600MW發電機組的電廠，及國家重點工程如地鐵、油田、化工、冶金等，作為控制、信號、事故照明等負荷的正常與事故情況下的直流供電，可實現無人值守，是傳統直流電源成套裝置的理想換代產品。
系統特點：
智能化程度高

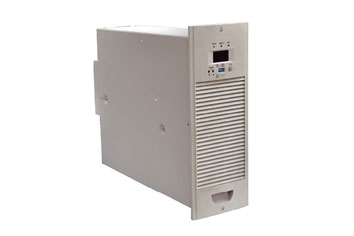

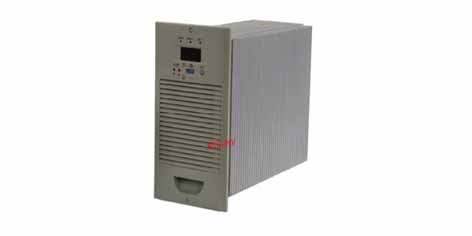

我公司自主研發的智能型充電模塊是專為電力系統設計，具有“四遙”功能的智能電源。電源采用領先的“諧振電壓型雙環控制的諧振開關電源技術”，具有體積小、重量輕、效率高（95%以上）、可靠性高等優點。產品包括220V、110V、48V三大系列、幾十個品種，配有標準RS485通信接口，易于與自動化系統對接。其充電過程完全符合鉛酸蓄電池、鎳鎘電池充電曲線要求，系統對電池實現智能充電管理，并帶有溫度補償功能。監控系統配有標準RS232/485通信接口，提供多種通信規約，方便接入自動化系統，提供開放協議，方便組網，輕松實現“四遙”及無人值守。
可靠性高
XCQ-WZD直流電源系統使用多個充電模塊并聯，N+1熱備份，可平滑擴容，模塊間均流特性好，模塊支持帶電熱拔插（注：應盡量避免帶載熱插拔產生拉弧燒毀模塊輸入輸出接插件）。具有一體化接口，方便模塊更換，提高了系統的穩定性和可靠性。模塊及監控器的重要部位全部選用進口可靠元器件，產品出廠前經過高溫老化及多級質量管控，保證運行時的穩定性和可靠性。
操作、使用簡單

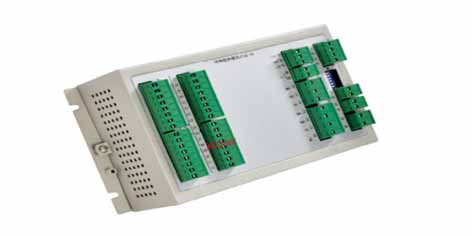

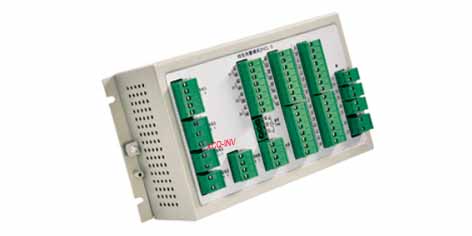

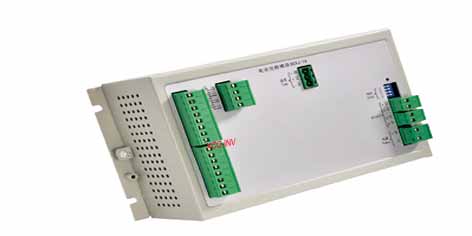

交直流輸入輸出及母線開關上下電無順序要求；監控系統集散式設計，底層模塊即插即用（需在監控中設置），帶電熱插拔，方便安裝、檢修、更換。
顯示、報警功能完善

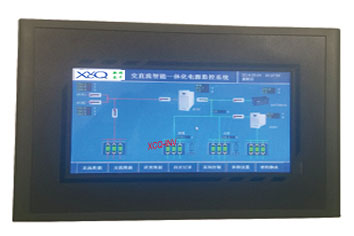

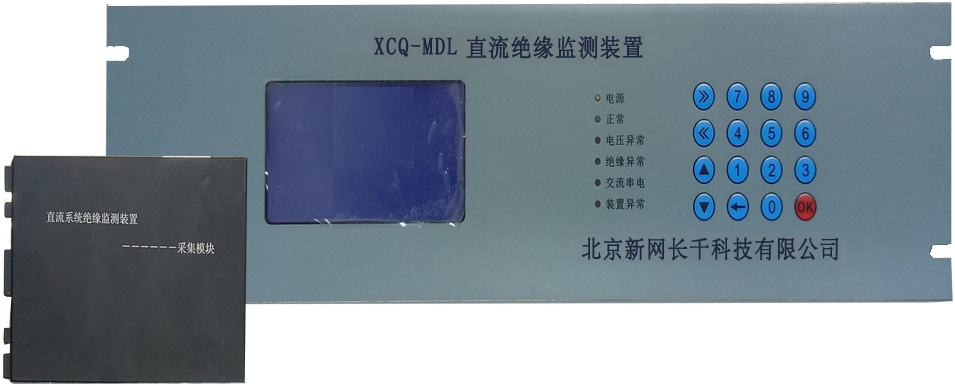

監控功能完善，高智能化，采用大屏幕液晶漢字顯示（可提供英文顯示菜單），觸摸屏利用觸摸操作，監控自帶聲光告警。采用高性能器件，斷電后運行記錄和歷史故障不丟失。
完善的電池管理
對蓄電池自動管理及自動維護保養，實時監測單體蓄電池的端電壓，及電池組充、放電電流，檢測記錄放電AH數，自動控制均、浮充轉換以及定期維護性均充。
自動電池溫度補償
具有電池溫度補償功能，溫度補償系數可根據不同電池種類自行設定，滿足不同品牌電池的溫補要求，盡可能延長電池壽命。
高效率、高功率因數
電源滿載效率> 95%；采用無源功率因數校正技術，滿載功率因數> 0.92。
穩壓、穩流精度高
穩流精度≤±1%；穩壓精度≤±0.5%；紋波系數≤±0.5%
方案齊全、組合方便
可根據用戶訂貨時提出的方案，進行生產。
技術指標：
l 交流輸入電壓: 380V±15%；
l 電網頻率：50Hz±10%；
l 輸出電流等級：10A～320A；
l 適用電池容量:10AH～2000AH；
l 額定輸出電壓：220V/110V；
l 輸出電壓范圍: 198V～286V /99V～143V 連續可調；
l 輸出限流：額定電流×（10%～105% ）；
l 動態響應：在20％負載躍變到80％負載時恢復時間≤200μS，超調≤±5％；
l 效率: ≥95%（單模塊）；
l 絕緣電阻: ≥20MΩ；
l 絕緣強度：輸出對地、輸入對地、輸入對輸出施加2.5KVAC, 1min無飛弧無閃絡；
l 相對濕度: ≤90%；
l 海拔高度： ≤3000m，每增加100米，容量下降1%，海拔不超過 4000米；
l 地震烈度 ≤7度；
l 環境溫度: -10℃～40℃；
l 可聞噪音: 自冷≤40dB 風冷≤55dB（距柜體1米處）；
l 防護等級： ≥IP30。
直流電源系統構成：

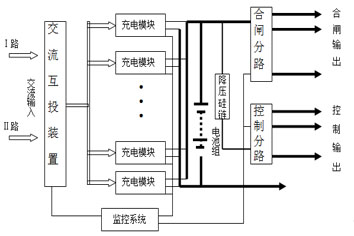

直流電源系統由交流配電單元，防雷單元，監控系統（監控主機單元、底層模塊單元），電壓調節單元，充電模塊單元，直流配電單元，電池組單元組成。裝置中的各監控單元受主監控的管理和控制，通過RS485通訊線將各底層單元采集的信息傳遞至主監控。
電池組單元容量配置原則：
滿足事故停電狀態的持續放電，事故時間選定為1小時。
放電末期合閘時所剩下容量不低于額定容量的25%。
保證在沖擊負荷出現時直流母線電壓下降不超過10%。
考慮到電池組末期老化時容量衰減故選儲備系數為1.2。
具體容量設計參照國家有關標準和電池廠家提供的技術資料。 |
