XCQ-GP電力高頻開關電源模塊簡介：

    北京新網長千科技有限公司自主研發的電力高頻開關電源模塊采用國際領先的“諧振電壓型雙環控制技術”，具有體積小、重量輕、效率高、空載損耗低、運行穩定、可靠性高等優點。產品包括220V、110V、48V三大系列，幾十個品種，配有標準RS485通信接口，易于與自動化系統對接，適用于各種容量及電壓等級的直流系統。

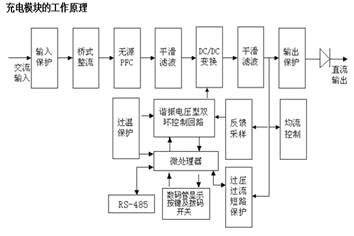

充電模塊構成：

充電模塊主要特點：

• 采用全程軟開關技術，效率高，空載功耗小，體積�。�
• 交流輸入內置符合安規的保險管；
• 直流輸出內置二極管，可以不增加額外措施實現熱插拔。同類其他沒有內置二極管的產品，    用戶需要額外在直流屏上增加二極管散熱片，接線繁瑣；
• 三相輸入模塊采用“三相無源功率因數校正電路”，輸入無中線，功率因數可達0.94；
• 采用隔離自主均流，并機不均流度＜±3%，可保證二十臺以上充電模塊良好并機；
• 充電模塊具有RS485通信接口，方便接入自動化系統進行通信；
• 輸出過壓保護：內置過壓保護電路，出現過壓后充電模塊自動鎖死，充電模塊故障指示燈亮，故障充電模塊自動退出工作，不影響整個系統正常運行；
• 輸出限流保護：每個充電模塊輸出電流上限限制為額定輸出電流的105%。如果超負荷，充電模塊自動調低輸出電壓以保護充電模塊；

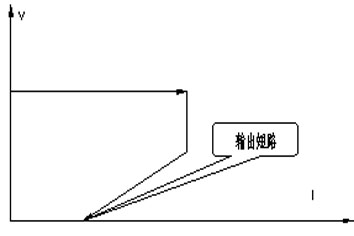

• 短路保護：采用回縮下垂限流方式，充電模塊電流輸出特性如圖3-1，輸出短路時充電模塊在瞬間把輸出電壓拉低到零，限制短路電流在額定輸出電流的15％以下。充電模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作；

• 充電模塊并聯保護：充電模塊內部有并聯保護電路，故障時充電模塊自動退出系統，不影響其它充電模塊正常工作。
• 過溫保護：充電模塊檢測散熱器溫度超過85℃時自動關機保護，溫度降低后充電模塊自動        啟動。
• 通信高頻開關電源模塊也可適用于交流或直流220V兩種輸入方式（XCQ-TX4830Z-DC110V只適用于直流110V輸入）。
• 通信高頻開關電源模塊有故障節點輸出功能：通信高頻開關電源模塊輸出過壓、輸出過流、過溫故障時，故障節點之間輸出低阻。
